三键调光调色带定时遥控台灯方案-DLT8T10S-杰力科创

一、基本组成

三个触摸按键，两个指示灯，一个红外遥控，两路灯输出；

二、产品功能

1、 第一次上点色温混光中间档，亮度50；

2、 开关机：短按开关机，带非掉电记忆；

3、 亮度键：5档亮度调节（遥控亮度+—也是5档）；

4、 色温键：5档色温调节（遥控色温+—也是5档）；

5、 五档亮度：20%、40%、50%、65%、100% ；

6、 遥控延时按键按下后亮对应LED指示灯，延时到关灯并熄灭LED指示灯；

在定时情况下，按下对应的延时键，则退出当前定时，

在定时情况下，按下另外一个延时键，则退出当前定时，进入对应的定时；

按下其它遥控按键或触摸，退去定时模式并执行对应的操作；

7、 遥控器的小夜灯对应色温3的10%亮度；

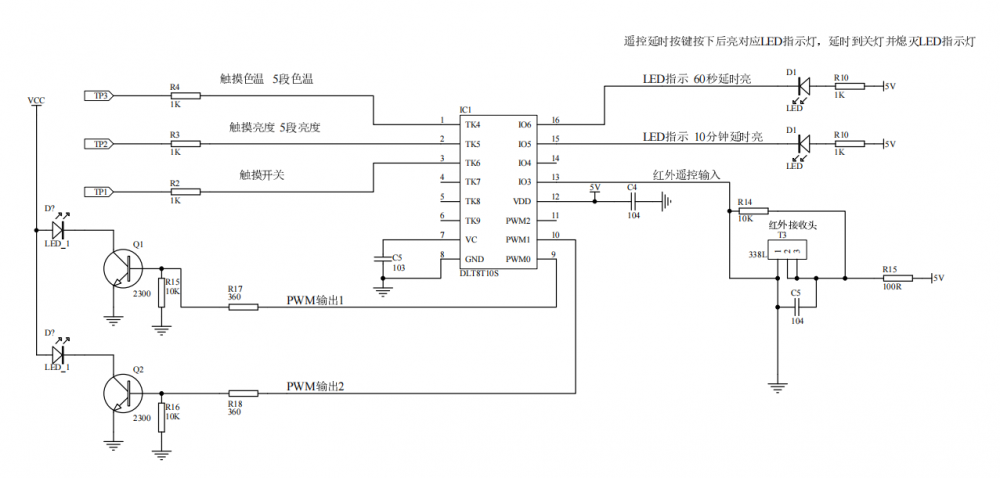

三、产品电路图
